详细信息
 叶轮吸入方式:   G30-1  泵轴位置:   不锈钢
 扬程:   卧式 ((m))  流量:   60 ((m3/h))
 叶轮数目:   高邦  叶轮结构:   单吸式
 产品别名:   耐磨  效率:   离心泵 ((%))
 出水管:   5 ((mm))  进水管:   50 ((mm))
 功率:   5 ((W))  吸入口径:   5 ((mm))

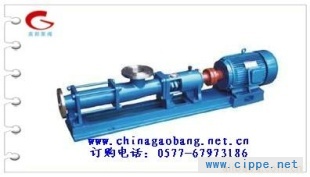

G型单螺杆泵在发达国家已广泛使用,国外多数称单螺杆泵“莫诺泵”《MONOPUMPS》,德国称“偏心转子泵”。由于其优良的性能,近年来在国内的应用范围也在迅速扩大。它的最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高,这是其它任何泵种所不能替代的。我们对国外(如:德、英、法、日本等国)生产的单螺杆泵及国内同行业的产品,作了分析与研究,博取众长,对自已的产进行不断的改革创新。目前我单位的产品已自成一体系,压力为0.4-1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的泵,质量可靠,实行三包,价格也相对较低,同时确保备件的正常供应。本单位热忱为广大用户服务,接受用户对特殊要求单螺杆泵的设计和制造任务。      G型单螺杆是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种单螺泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点,其流量与转速成正比,结构紧凑,体积小,维修简便。对介质的适应性强,流量平稳,压力脉动小,自吸能力高。工作温度可达120℃,如果需输送120℃-350℃高温介质,可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。可和任何型号、规格的压滤机配套使用,将浆料送带滤机进行压滤的最理想配套泵种。   G系列单螺杆泵应用行业  1、油田:用作油、气、水、微量细小固相颗粒等多相混输泵及原油输送泵。  2、造船业:用作船用装载泵,船底扫舱及污水处理,主机润滑泵,燃料油泵。  3、石油化学工业 :用作各种树脂、颜料、石蜡、油漆、油墨泵、乳胶、各种油品、原油泵、重油等装载和运输泵。   4、热电厂:用作重油、原油输送泵,主机润滑油泵。   5、食品工业:用作酒精、蜂蜜、糖浆、果汁、动植物油、牛奶泵、浆油输送泵。   G系列单螺杆泵性能参数  型号 转速(r/min) 流量(m³/h) 压力(Mpa) 电机(kW) 扬程(m) 进口(mm) 出口(mm)   G20-1 960 0.8 0.6 0.75 60 Dy25 Dy25   G25-1单螺杆泵价格 960 2 0.6 1.5 60 Dy32 Dy25   G25-2 960 2 1.2 2.2 120 Dy32 Dy25   G30-1单螺杆泵价格 960 5 0.6 2.2 60 Dy50 Dy40   G30-2 960 5 1.2 3 120 Dy50 Dy40   G35-1单螺杆泵价格 960 8 0.6 3 60 Dy65 Dy50   G35-2 960 8 1.2 4 120 Dy65 Dy50   G40-1单螺杆泵价格 960 12 0.6 4 60 Dy80 Dy65   G40-2 960 12 1.2 5.5 120 Dy80 Dy65   G50-1单螺杆泵价格 960 20 0.6 5.5 60 Dy100 Dy80   G50-2  960 20  1.2 7.5  120 Dy100 Dy80   G60-1  960 30  0.6 11   60  Dy125 Dy100   G60-2  960 30  1.2 15   120 Dy125 Dy100   G70-1  720 45  0.6 11   60  Dy150 Dy125   G70-2  720 45  1.2 18.5 120 Dy150 Dy125   G85-1  720 65  0.6 15   60  Dy150 Dy150   G105-1 500 100 0.6 22   60  Dy200 Dy200   G135-1 400 150 0.6 37   60  Dy200 Dy250      G型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子 — 转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。   衬套内表面具有双螺纹,其任意截面为一长圆,两端是半径为R(等于螺杆截面半径)的半圆,中间是长为4e的直线段。衬套的任意截面都是相同的长圆,只是彼此互相错开一个角度。   螺杆装入衬套后,螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室,同时任意截面也被分成上下两个月牙形工作室。当螺杆旋转时,靠近吸入室的第一个工作室的容积逐渐增大,形成负压,在压差的作用下液体被吸入工作室。随着螺杆的继续转动,工作腔容积不断增至最大后,这个工作室封闭,并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体,因此液体被连续不断地从吸入室沿轴向推向压出室。G型单螺杆泵的特点  G型单螺杆泵由于结构和工作特性,与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点:   1、能输送高固体含量的介质;   2、流量均匀压力稳定,低转速时更为明显;   3、流量与泵的转速成正比,因而具有良好的变量调节性;   4、一泵多用可以输送不同粘度的介质;   5、泵的安装位置可以任意倾斜;   6、适合输送敏感性物品和易受离心力等破坏的物品;   7、体积小,重量轻、噪声低,结构简单,维修方便。编辑本段G型单螺杆泵的选用  选用泵的规格是根据被输送液体的性质和流量、压力来决定的,而泵的转速则由输送液体的粘度和腐蚀性、作为主要参数来选择,才能保证泵可靠运行。   泵的设计转速为输送清水或清水相类似的无腐蚀性液体时允许最高转速,在实际使用中因介质性质与寿命要求不同,选用时一般都应低于设计转速。对高粘度和含颗粒介质,一般采用设计转速的 1/2-1/3 或更低些,低转速对泵的磨损有利,但在使用后由于定子的磨损流量下降,这时可适当提高转速,以补偿流量下降也为常策。编辑本段技术参数  流量:0-150m3/h;   扬程:60-120m;   功率:0.75-37kw;   转速:500-960r/min;   口径:20-135MM;   温度:-15-200℃。     G型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子 — 转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。   衬套内表面具有双螺纹,其任意截面为一长圆,两端是半径为R(等于螺杆截面半径)的半圆,中间是长为4e的直线段。衬套的任意截面都是相同的长圆,只是彼此互相错开一个角度。   螺杆装入衬套后,螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室,同时任意截面也被分成上下两个月牙形工作室。当螺杆旋转时,靠近吸入室的第一个工作室的容积逐渐增大,形成负压,在压差的作用下液体被吸入工作室。随着螺杆的继续转动,工作腔容积不断增至最大后,这个工作室封闭,并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体,因此液体被连续不断地从吸入室沿轴向推向压出室。 G型单螺杆泵的特点  G型单螺杆泵由于结构和工作特性,与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点:   1、能输送高固体含量的介质;   2、流量均匀压力稳定,低转速时更为明显;   3、流量与泵的转速成正比,因而具有良好的变量调节性;   4、一泵多用可以输送不同粘度的介质;   5、泵的安装位置可以任意倾斜;   6、适合输送敏感性物品和易受离心力等破坏的物品;   7、体积小,重量轻、噪声低,结构简单,维修方便。 编辑本段G型单螺杆泵的选用  选用泵的规格是根据被输送液体的性质和流量、压力来决定的,而泵的转速则由输送液体的粘度和腐蚀性、作为主要参数来选择,才能保证泵可靠运行。   泵的设计转速为输送清水或清水相类似的无腐蚀性液体时允许最高转速,在实际使用中因介质性质与寿命要求不同,选用时一般都应低于设计转速。对高粘度和含颗粒介质,一般采用设计转速的 1/2-1/3 或更低些,低转速对泵的磨损有利,但在使用后由于定子的磨损流量下降,这时可适当提高转速,以补偿流量下降也为常策。 编辑本段技术参数  流量:0-150m3/h;   扬程:60-120m;   功率:0.75-37kw;   转速:500-960r/min;   口径:20-135MM;   温度:-15-200℃。
