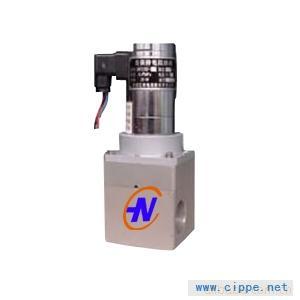

海诺牌ZBF22Q-6～250型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。ZBF22Q-6～250型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。二、典型用途：1、控制电站冷却用水2、电站密封用水3、电站供油管道油路的开断。三、特点:1.本阀采用球阀结构，增强密封性能，延长使用寿命。2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。3.对介质流向不作要求，电磁阀两腔口互为进、出口。4.因其直通结构，对介质清洁度不作要求。5.对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动 作，只要内部回路正常，不会引起阀误动。7.本阀全部采用不锈材料，确保良好运行。四、工作原理：    假定电磁球阀启始为关阀状态。此时阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。此时，阀内部关阀回路自动接通，以备下次关阀。当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。五、技术参数：● 公称压力：1.6Mpa，其它压力等级可定做，最高压力可达6.4MPa● 工作压差：0～2.5MPa间任何压力均可，亦适用于真空管道● 工作介质：空气、油、水● 介质温度：0～150℃● 介质流向：正、反向均可● 环境温度：-20～40℃● 相对湿度：≤95%● 电 源：DC 220V、110V、48V AC 220V、110V● 功率：通径1015202532螺纹G3/8G1/2G3/4G1G11/4● 外形尺寸：● 开关时间：6秒● 安装方向：垂直方向● 连接方式：螺纹、法兰连接。螺纹连接：通径101520253240-100125-250功率75W75W75W75W75W150W308W六、海诺牌ZBF22Q自保持电磁球阀外形尺寸、安装：型号LHD1Dn-dZBF22Q－32以下74*66*210ZBF22Q－401802601101504-10ZBF22Q－502002751251654-18ZBF22Q－652202951451854-18ZBF22Q－802503101602008-18ZBF22Q－1002803301802208-18ZBF22Q－1253203652102508-18ZBF22Q－1503603952402858-24ZBF22Q－20040047029534012-24法兰标准：GB9119-20001..安装时应安在水溅不到的地方。2.接线时，请按下图连接。3.电压允许在额定电压的±15%的范围内波动。4.本品不需特别维护。K1为开阀开关，K2为关阀开关，开关信号保持6秒以上位置开关接点供其它控制用1ZJ、2ZJ短时带电A、 B为阀内部自断电开关，B、 其打开、关闭自动互换。
