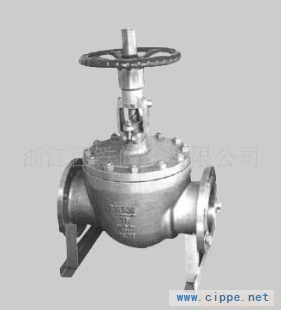

轨道球阀 轨道球阀产品特点1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。  轨道球阀工作原理①当阀门处于全开位置时，顺时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。⑧继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°阀门已处于全开位置。②连续转动手轮，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用，带动球体随阀杆不停的按顺时针方向转动。⑦当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停的按逆时针方向转动。③当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。⑥连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。④继续转动手轮，再次下降的阀杆会机械地压球体，使球体与阀座紧密接触，从而达到密封效果。⑤当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下，阀杆开始升，并带动球体开始旋转。技术规范设计依据GBAPI结构长度JB/T 7745GB/T 12221ANSI B16.10连接法兰GB/T 9113JB/79 HG20592ANSI B16.5对焊端GB/T 12224MSS SP 44ANSI B16.25检验和试验JB/T 9092SPI 598主要零件名称及材质主要型号零件名称材质 FGQ40Y H FGQ41Y H阀体、阀盖WCBZG1Cr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti球体    阀杆2Cr131Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti密封面硬质合金 合金钢导向销2Cr13 40CrMn阀杆螺母铸锰黄铜螺栓351Cr18Ni9Ti螺母35 45填料柔性石墨环PTFE垫片柔性石墨缠绕垫 柔性石墨复合垫手轮可锻铸铁产品性能规范压力等级试验压力适用环境壳体试验密封试验1.62.41.76易燃、易爆、易挥发、易聚合及剧毒场合2.53.752.754.06.04.46.49.67.04CLASS1502.942.2CLASS3007.55.5CLASS60016.011.0适用温度-190～≤550℃适用介质水、油、天然气及各种软性介质与悬浮液等驱动方式气动、手动、电动主要连接尺寸表压力级主要尺寸公称通径(mm)253240506580100125150200250300350400450500PN1.6MPaL100180200230290310350400480600730850980110012001250H240260307360410483512543581617672723758791828870Kg9.5161928304155781152152703855028769801240PN2.5MPaL160180200230290310350400480600730850980110012001250H260280320360430490525567604642695742781815864905Kg9.51619283045598212123028940254091311201280PN4.0MPaL160180200230290310350400480600730850980110012001250H260280320360436492527607649701750750790832875910Kg101720253245598211521302954025409131124348PN6.4MPaL1601802002302903103504004806007308509801100--H280300329365450509541663725781790806821858--Kg101720253252681061682813554986891134--150LbL127140165178190203229356394457533910686762964914300LbL165178190216214283305381403502568648762838914991600LbL21622924129233035643250855966078783888999110921194
