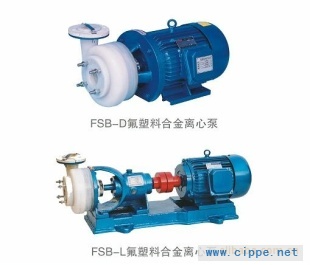

■产品概述及特点FSB泵采用特种泵工艺加工制造。适合于在-85℃～200℃条件下,长期输送任意浓度的任意介质酸、氧化剂及腐蚀性介质。因而广泛应用于化工、石油、制药、染料、油漆、冶炼、造纸、电镀、电力、食品等行业。　　过流部分全部采用氟合金（聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方）模压、加工而成，具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。FSB系列产品的生产、制造及验收规范，严格执行了有关标准规定，并台台检测，备案待查。其机械密封由英国格兰公司与国内联合制造，性能十分可靠，维修方便，节约能源，是杜绝跑、冒、滴、漏建设文明工厂的理想防腐输送设备。■结构说明FSB型氟塑料合金泵由泵体、叶轮、后盖、密封件、支架、泵轴、轴承、边轴器、吊紧螺栓、螺母、底板组成。1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。2、后盖右边一侧内埋一只不锈钢板（1Cr18Ni9Ti）模压塑料合金耐成。3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。4、机械密封：采用WB2型、ST型不用冷水可调式端面密封技术，由碳化硅，高纯度氧化铝陶瓷、填充四氟，石墨等材料制成。■型号说明  ■性能参数型    号流 量m3/h扬 程m口径配用功率kw转   速r/min吸入mm吐出mm25FSB-101.51025201.5290025FSB-183.61825202.2290040FSB-1551540323290040FSB-20102040324290040FSB-30103040324290040FSB-4010404032 5.5290040FSB-50105040327.5290050FSB-20152050404290050FSB-25152550404290050FSB-30153050404290050FSB-40154050325.5-7.5290050FSB-50155050327.5-11290050FSB-631563503211290065FSB-32293260505.5290065FSB-402940654011290065FSB-502950654015290065FSB-642964655015-18.5290080FSB-20502080655.5290080FSB-30503080657.5290080FSB-345034806511290080FSB-405040805011-15290080FSB-505050805015-18.5290080FSB-555055805015-18.5290080FSB-805080805030-372900100FSB-32100321008018.5-222900100FSB-40100401008018.5-222900100FSB-50100501006522-302900安装说明：1、安装时管路重量不应加在水泵上，应有各自的支承体，以免使变形影响运行性能和寿命。2、泵与电机是整体结构，安装时无需找正，所以安装时十分方便。3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物（如石块、铁粒等），以免水泵运行时损坏叶轮和泵体。5、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。6、泵用于吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水，漏气现象。7、排出管路如逆止阀应装在闸阀的外面。8、安装后拨动泵轴，叶轮应有摩擦声或卡死现象，否则应将泵拆开检查原因。
