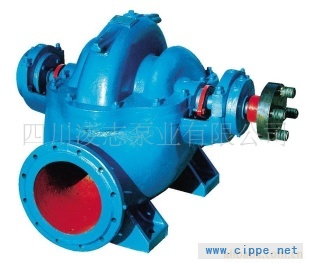

一、产品概述：       S、SH型单级双吸泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。二、结构图：       本型泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。       泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。       叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。       泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。       水泵通过联轴器由电动机直接传动。       轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。 序号名称序号名称1泵体12轴套螺母（右）2泵盖13轴承体3泵轴14固定螺栓4叶轮15轴承体压盖5双吸密封环16联轴器部件6轴套17圆螺母7填料套18轴承盖（甲）8水封管19轴套螺母（左）9填料20轴承挡圈10填料环21轴承盖（乙）11填料压盖22端盖三、型号意义： 四、装配、拆卸、安装装配与拆卸1、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。安装1、检査水泵和电动机应无损坏。2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。3、安装顺序：①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。②在基础与泵底脚之后灌注混凝土。③待混凝土干固后，拧紧地脚螺栓，并重新检査水泵的水平度。④校正电动机轴与水泵轴的同心度。使两轴成一直线，在两轴器外圆上的同轴度允差为0.1mm，端面间隙沿圆周的不均匀度允差0.3mm（在联接进出水管路及试运行后再分别校核一遍，仍应符台上述要求）。⑤ 在检査电动机转向与水泵转向一致后，装上联轴器及联接柱销。4、进出水管路应另设支架支撑，不得籍泵本体支承。5、水泵与管路之间的结台面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。6、如水泵安装在进水水位以上吋，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。7、水泵与出水管路之后，一般需装闸阀和止回阀(扬程小于20米的可不用)，止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。五、起动、停止和运行1、起动与停止：起动前，转动泵的转子，应该轻滑均勻。② 关闭出水闸阀，向泵内注不（如无底阀则用真空泵抽空引水）要保证泵内充满水.无空气窝存。③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开；然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节；反之流量过小时.将闸阀开大。④均勻地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的溫升。⑤当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如所处环境的温度较低时，则应将泵体下部的四方螺塞打开.去掉?水.以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。2、运转：①水泵轴承最高溫度不应超过75°C。②润滑轴承用的钙基黄油的数量以占轴承体空间的1/3?1/2为宜。③填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。④定期柁査眹轴器部件.注意电机轴承温升。⑤运转过程中.如发现矂声或其他不正常的声音时，应立即停车.检査其原因.加以消除。⑥不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1、H1和N1.其相互关系.可用下列公式迸行换算：Q1=（n1/n）QH1=(n1/n)²HN1=(n1/n)³N六、故障与排除故障原因消除方法一、泵不吸水，压力表及真空表的指针剧烈跳动。1.注入的水不够；2.管路或仪表漏气。1.再往泵内注水；2.拧紧堵塞漏气处。二、泵不吸水，真空表显示高度 真空。1、底阀没打开或已淤塞；2、吸水管路的阻力太大；3、吸水高度太高。1、校正或更換底阀；2、清洗或更換吸水管路；3、降低吸水高度。三、泵不出水压力表显示有压力。1、出水管路阻力太大；2、旋转方向不对；3、叶轮堵塞；4、转速不够。1、检査或缩短出水管路；2、纠正电动机的旋转方向；3、清洗叶轮；4、提高转速。四、流量不足或扬程太低。1、叶轮或逬出水管路阻塞；2、双吸密封环磨损过多，或叶轮损坏；3、转速低于规定值。1、清洗叶轮或管路；2、更換损坏的另件；3、调正至额定转速。五、泵消耗的功率过大。1、填料压得太紧；2、叶轮与双吸密封坏磨擦；3、流量过大。1、拧松填料压盖；2、检查原因，消除机械磨擦；3、调节出水闸阀，使之在规定的范围内运转。六、泵内部声音反常，泵不上水。1、吸水管阻力过大；2、吸水高度过高：3、吸水处有空气吸入；4、所吸送液体溫度过高；5、流量过大而发生汽蚀现象。1、清理吸水管及底阀；2、降低吸水高度；3、检杳底阀；降低吸水高度，堵塞漏气处；5、降低液体温度；调节出水闸阀，使之在规定的性能范围内运转。七、泵不正常振动。1、泵发生汽蚀；2．叶轮不平衝；3、泵轴与电动机轴不同心；4、底脚螺钉松动。1、调节出水闸阀，使之在规定的性能范围内运转；2、叶轮校正靜平衡：3、校正泵轴与电动机轴的同轴度；4、拧紧底脚螺钉。八、轴承过热。1、轴承内没有油；2、泵轴与电机轴不在同一中心线上。1、检査并溝洗轴承体，加润滑油；2．校正两轴的同轴度使在同一中心线上。
