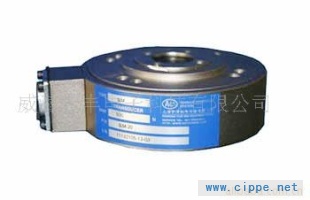

SLM系列张力传感器SLM系列超薄式张力传感器，采用防尘防水防腐蚀设计，内置轴承，可配合隋轮辊安装或活轮辊安装。具有输出信号线性好和响应快的特点。外形小巧，特别适用于安装空间有限的场合。由于内置温度补偿装置，所以无需额外的温度补偿。该系列张力传感器普遍被应用于卷取控制设备和生产线上。★产品特点 输出信号稳定（无零点漂移）输出信号线性度好无需温度补偿网络可直接安装在设备立板或通过轴台座安装对高低张力具有同样的高灵敏性张力应变片与基体粘结强度高最大过载能力可达到1000%工业化防尘防水防腐蚀设计★规格额定载荷:（N）250,500,750,1000,1500,3000　　　　　　 5000,6000,10000,20000,30000过载系数....................................1000%输入电压..................................12DC/AC张力信号输出...............................0-20mV应变片电阻值...........................350Ω/全桥综合误差.........................＜±0.05%（超低）线性误差.................................＜±0.5%重复性误差..............................＜±0.02%环境湿度....................................95R.H.环境温度................................-30～+55℃温度漂移.................................0.004%/℃传感器接头规格................................WS20传感器材料..................................不锈钢 ★安装尺寸图MWF*=T×K×SIN（A/2）±（W/2）×SIN（B）**MWF：最大工作压力（N）；　 T：最大总张力（N）；　 A：包角（度）；　 W：张力辊的重量（N）；　 B：张力角（度）；　 K：安全系数（1.4-2.0）*MWF计算结果是单个传感器所承受的最大工作压力**B角如果在水平线下，用"+"，　 如果在水平线上，用"-"。★安装尺寸表型号ABCDEFGHIMSLM-10121650701006.5861436.53SLM-20172260751056.5881636.53SLM-30253170951256.5981847.54SLM-4035441001351758.512323654SLM-5035441001351758.512323654SLM-6035441001351758.512323654SLM-70658016022026510.516833804SLM-80506413017522510.514823754SLM-90658016022026510.516833804SLM-100658016022026510.516833804SLM-110808016022026510.516833804
