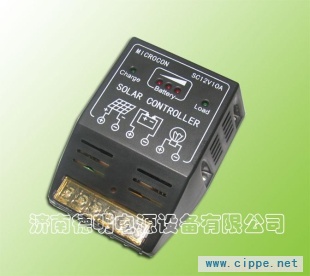

太阳能控制器使用说明   在投入使用之前请务必仔细阅读此说明          （SC12V10A & SC24V10A）功能简介： 1．通过精确检测蓄电池的端电压来调整充电电流大小使蓄电池趋于满充状态。2．  防止蓄电池过充电发生。3．  防止蓄电池过放电发生。4．  防止在夜间蓄电池向太阳能电池板反充放电。5．  控制方式具有负温度系数的温度补偿功能。6．  控制器自身耗电小，待机工作电流小于10mA。    接线方式： 1．             分别连接太阳能电池板的“+”和“-”到太阳能控制器端子上的第1个和第2个接线端。2．             分别连接蓄电池的“+”和“-”到太阳能控制器接线端子上的第3个和第4个接线端。3．             分别连接负载的“+”和“-”到太阳能控制器接线端子上的第5个和第6个接线端。 指示状态： 1．            控制器中间设有三个指示灯用来指示蓄电池电量及设置输出状态，当中间的三个灯全亮时，说明蓄电池电量充足；当有两个灯亮时，说明蓄电池电量不够充足；当只有一个灯亮时，说明蓄电池电量已经很少了;当只有一个灯闪烁时，说明此时蓄电池电量严重不足，很快就会停止向负载供电，当蓄电池再次充电达到一定电量后才会恢复供电。2．            当控制器最左面的绿色指示灯亮时，表示此时蓄电池处于充电状态；当该灯闪烁时，表示此时蓄电池处于脉冲充电状态；当该灯不亮时，表示停止向蓄电池充电，此时蓄电池已经充满或者没有太阳光照到太阳能电板上。3．            当控制器最右面的绿色指示灯亮时，负载端有电输出，当该灯不亮时，表示负载端没有电输出。输出模式可以通过控制器接线端子中间位置上方小孔内的按键设置，在3，4接电的状态下，按动设定按钮，中间位置的灯会闪烁，按动一下就改变一次。可选方式有8种（（1表示闪烁，0表示不亮）000：一直开；100：天黑开；010：天黑开2小时；110：天黑开3小时；001：天黑开4小时；101：天黑开5小时；011：天黑开6小时；111：天黑开8小时）通过按动按键可以循环改变8个状态，选定需要的状态5秒后会自动保存退出设置状态，此时指示灯指示电池电量，不再闪烁。输出模式设定状态掉电不会丢失。 注意事项： 1．           确认太阳能电板，蓄电池，负载的额定电压值都是一致的。（SC12V10A额定电压是12V；SC24V10A额定电压是24V）2．           请仔细的按照说明要求将太阳能电池板，蓄电池，负载连接在一起，接反极性或接错位置会导致系统工作不正常，甚至会导致系统部件的损坏。3．           太阳能电池板和负载的额定电流要小于控制器额定电流，不要过载使用。 SC12V10A技术参数：                                        停止充电：14.4V±0.1                                           恢复充电：13.8V±0.1                                           欠压保护：10.8V±0.1                                           恢复供电：12.8V±0.1                        SC24V10A技术参数：                  停止充电：28.8V±0.1                   恢复充电：27.6V±0.1                   欠压保护：21.6V±0.1                   恢复供电：25.6V±0.1  外型重量：           产品尺寸：115mm×95mm×38mm(长宽高)            产品重量：125克 太阳能控制器使用说明   在投入使用之前请务必仔细阅读此说明           （SC12V10A & SC24V10A）功能简介： 1． 通过精确检测蓄电池的端电压来调整充电电流大小使蓄电池趋于满充状态。 2．  防止蓄电池过充电发生。 3．  防止蓄电池过放电发生。 4．  防止在夜间蓄电池向太阳能电池板反充放电。 5．  控制方式具有负温度系数的温度补偿功能。 6．  控制器自身耗电小，待机工作电流小于10mA。    接线方式：1．             分别连接太阳能电池板的“+”和“-”到太阳能控制器端子上的第1个和第2个接线端。2．             分别连接蓄电池的“+”和“-”到太阳能控制器接线端子上的第3个和第4个接线端。3．             分别连接负载的“+”和“-”到太阳能控制器接线端子上的第5个和第6个接线端。 指示状态：1．            控制器中间设有三个指示灯用来指示蓄电池电量及设置输出状态，当中间的三个灯全亮时，说明蓄电池电量充足；当有两个灯亮时，说明蓄电池电量不够充足；当只有一个灯亮时，说明蓄电池电量已经很少了;当只有一个灯闪烁时，说明此时蓄电池电量严重不足，很快就会停止向负载供电，当蓄电池再次充电达到一定电量后才会恢复供电。2．            当控制器最左面的绿色指示灯亮时，表示此时蓄电池处于充电状态；当该灯闪烁时，表示此时蓄电池处于脉冲充电状态；当该灯不亮时，表示停止向蓄电池充电，此时蓄电池已经充满或者没有太阳光照到太阳能电板上。3．            当控制器最右面的绿色指示灯亮时，负载端有电输出，当该灯不亮时，表示负载端没有电输出。输出模式可以通过控制器接线端子中间位置上方小孔内的按键设置，在3，4接电的状态下，按动设定按钮，中间位置的灯会闪烁，按动一下就改变一次。可选方式有8种（（1表示闪烁，0表示不亮）000：一直开；100：天黑开；010：天黑开2小时；110：天黑开3小时；001：天黑开4小时；101：天黑开5小时；011：天黑开6小时；111：天黑开8小时）通过按动按键可以循环改变8个状态，选定需要的状态5秒后会自动保存退出设置状态，此时指示灯指示电池电量，不再闪烁。输出模式设定状态掉电不会丢失。 注意事项：1．           确认太阳能电板，蓄电池，负载的额定电压值都是一致的。（SC12V10A额定电压是12V；SC24V10A额定电压是24V）2．           请仔细的按照说明要求将太阳能电池板，蓄电池，负载连接在一起，接反极性或接错位置会导致系统工作不正常，甚至会导致系统部件的损坏。3．           太阳能电池板和负载的额定电流要小于控制器额定电流，不要过载使用。 SC12V10A技术参数：                                        停止充电：14.4V±0.1                                          恢复充电：13.8V±0.1                                          欠压保护：10.8V±0.1                                          恢复供电：12.8V±0.1                       SC24V10A技术参数：                  停止充电：28.8V±0.1                  恢复充电：27.6V±0.1                  欠压保护：21.6V±0.1                  恢复供电：25.6V±0.1 外型重量：          产品尺寸：115mm×95mm×38mm(长宽高)           产品重量：125克
