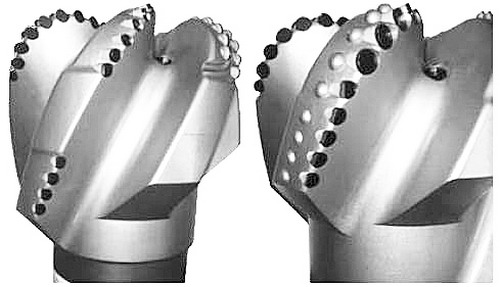

瓦瑞尔国际公司的Navigator系列定向钻井用钻头可针对具体的旋转导向系统进行设计,既可设计出适用于推靠钻头式RSS系统的具体特征,又可设计出适用于摆动钻头式RSS系统的具体特征。
瓦瑞尔国际公司推出的Navigator系列钻头是专门设计用于钻定向井的钻头产品,且可根据用户需要为特定用途设计专门的定向轮廓。
该公司设计定向钻井用PDC钻头的理念是,这种钻头是影响定向钻井成功与否的最重要因素,且每只钻头的设计都要与配套使用的旋转导向系统(RSS)、井的定向目标以及所钻地层相匹配。一只钻头能否达到井眼目标的能力取决于其可导向性以及定向行为。
瓦瑞尔公司的工程师在设计钻头时会充分考虑配套使用的RSS的类型以及每种类型的功能和钻井特征,在设计过程中还要应用GeoScience、SPOT和CFD等工具。Geo鄄Science是该公司的机械岩石性质模型,来自Geo鄄Science的信息被输入到SPOT中。SPOT是一种能够对钻头动力学进行精密建模的设计软件,通过在实验室和现场进行单齿试验和全尺寸钻头试验,SPOT可保证能为具体的钻井用途进行切削结构优化。应用CFD(计算流体力学)程序可验证钻头的喷嘴定向,以实现最优化的钻头和井底清洗效果。
对于摆动钻头型RSS系统,钻头的规径长度会影响钻头在保斜或定向模式时的钻井性能,钻头规径设计的目标是使钻头在定向模式下具有较小的扭矩并最大限度减小产生粘/滑问题的趋势;而在保斜模式下,钻头规径设计的目标则是要钻头能够对RSS系统的功能进行补偿,以便能钻出更高质量的井眼并实现更高的机械钻速。
对于与推靠钻头型RSS系统配套使用的钻头而言,则要在具体的切削齿后面直接设计形状类似于“O”形圈的加厚胎体材料以进一步增强钻头的定向能力。这种加厚材料有助于控制产生于RSS系统的扭矩并保持钻头方向,从而提高机械钻速并减少滑动问题。
通过使钻头与具体的钻井装置相匹配,瓦瑞尔公司为用户创下了多项钻井纪录,该公司始终认为根据钻井系统对钻头进行针对性设计是取得成功的必要手段。在设计过程中,工程技术人员首先要确定影响所有设计特征的相关钻头性能标准,通过应用GeoScience软件进行研究之后,设计出钻头的切削结构,然后再用SPOT软件模拟钻井过程,以确保所设计的钻头在机械钻速、耐用性、稳定性和可导向性方面都符合钻井目标的要求。
实用案例分析:在沙特阿拉伯的一次钻井应中,该公司专门设计了一种与斯伦贝谢公司VortexRSS系统配套使用的81/2英寸VRT619GX钻头。该钻头在井深1684米处被下入具有20度倾角的井内,用56.5个小时钻深1104米,以86度的井斜角钻完计划井段,比邻井机械钻速提高了44%。
同一作业商使用相同RSS系统和钻头的另一次钻井应用实现了该油田最快的机械钻速,此钻头以17.9米/小时钻进1108米,而该油田其他井的平均机械钻速仅为12.2米/小时。
