导航:全球石油化工网 >> 资讯频道 >> 技术装备

抗高温水基钻井液超高温高压流变性研究(三)

[加入收藏][字号: ] [时间:2009-09-16 中国钻井网 关注度:0]
摘要:钻井液宾汉流变参数随温度的变化曲线如图3所示。   从图3 可以看出,随温度升高,塑性黏度和动切力均呈减小的趋势,当温度超过200 ℃时减小程度变弱。这一方面是因为温度升高造成液相黏度降低,另一方面是聚合物对固相颗粒的吸附、成网...
钻井液宾汉流变参数随温度的变化曲线如图3所示。


  从图3 可以看出,随温度升高,塑性黏度和动切力均呈减小的趋势,当温度超过200 ℃时减小程度变弱。这一方面是因为温度升高造成液相黏度降低,另一方面是聚合物对固相颗粒的吸附、成网和絮凝作用随温度的升高而降低。当温度高于200 ℃时,由于在此超高温条件下聚合物分子之间可能存在一定程度的交联,聚合物分子在粘土颗粒的表面吸附能力大大降低,所以粘土颗粒的高温分散作用明显。

  212  压力对钻井液流变性的影响

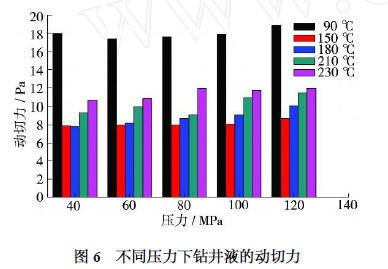

  进一步考察高温高压条件下压力对钻井液流变性的影响。不同压力下超高温钻井液的表观黏度、塑性黏度和动切力分别如图4 、图5 、图6 所示。


  从图4~6 可以看出:

  1) 在一定温度下,随着压力的增大,钻井液的表观黏度与塑性黏度总体上均呈上升趋势,而动切力的变化规律不明显;

  2) 当温度低于150 ℃时,流变参数随压力的变化较弱,当温度为150 ℃以上时,随着压力的增大,流变参数的变化更加明显;

  3) 温度对流变参数的影响占主导地位,与温度相比,压力的影响程度要小得多。
关键字: 抗高温 水基钻井液
关于我们 | 会员服务 | 电子样本 | 邮件营销 | 网站地图 | 诚聘英才 | 意见反馈
Copyright @ 2011 CIPPE.NET Inc All Rights Reserved 全球石油化工网 版权所有 京ICP证080561号
